Tuyaux
concentriques longueur 25 cm. Ces tuyaux sont livrés avec les joints,
ils s'emboitent les uns dans les autres afin de réaliser la remontée
vers votre évacuation des fumées.
|
|
Tuyaux
concentriques longueur 50 cm. Ces tuyaux sont livrés avec les joints,
ils s'emboitent les uns dans les autres afin de réaliser la remontée
vers votre évacuation des fumées.
|
|
Tuyaux concentriques longueur 1 mètre. Ces tuyaux sont livrés avec les joints, ils s'emboitent les uns dans les autres afin de réaliser la remontée vers votre évacuation des fumées.
|
|

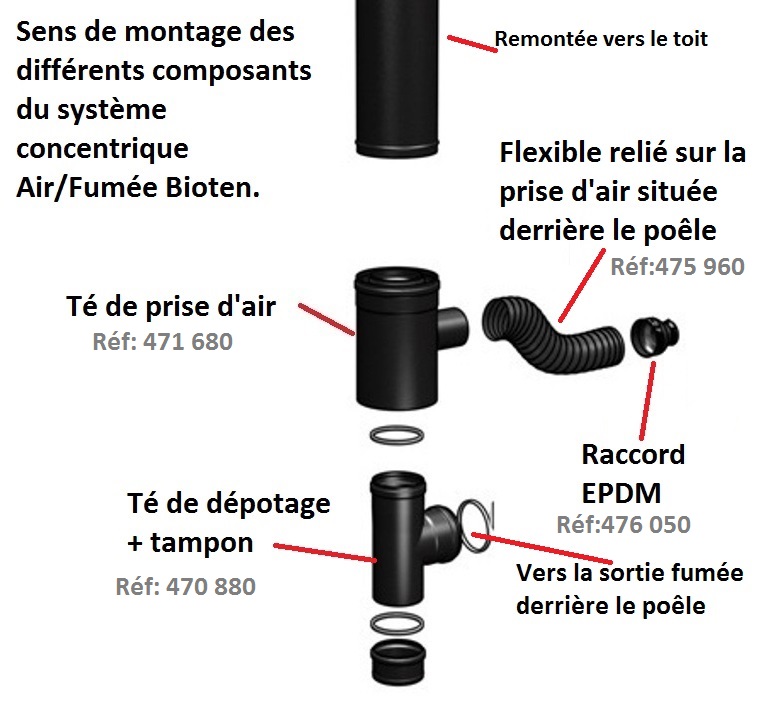

Té de dépotage + tampon. Cette pièce est livrée avec les joints et un cache visible sur la photo de gauche qu'il est facultatif de mettre.
Le Té de dépotage est le premier élément de votre installation à monter dés la sortie fumée à l'arrière du poêle.
|
|
Le Té de prise d'air se monte au dessus du Té de dépotage. Celui-ci sera relié à la prise d'air derrière le poêle via un tuyau flexible et au raccord EPDM pour l'étanchéité.
|
| ----------------------
---------------------
|
|
Flexible d'amenée d'air qui se raccorde entre le Té de prise d'air et l'arrivée derrière le poêle. Ce flexible fait 1 mètre de long et il devra être recoupé de manière à dessiner une courbe la plus directe possible pour ne pas freiner cette arrivée d'air.
|
|
Raccord EPDM en caoutchouc diamètre 60 mm, livré avec ses deux colliers Serflex. Ce raccord vient faire l?étanchéité entre le flexible et l'arrivée d'air derrière le poêle qui est en diamètre 45mm. Le collier côté poêle devra être serré jusqu'à ce que le raccord EPDM prenne ce diamètre 45 mm
|
|
Coude concentrique à 45° pour permettre un dévoiement de tuyau à l'oblique.
Le schéma ci-dessus illustre une installation dans laquelle deux coudes à 45° ont été utilisés pour dévoyer et retrouver la verticalité.
Il est important de noter qu'il ne faut pas utiliser deux coudes à 90° dans ce cas pour éviter une rupture de charge* trop importante dans les tuyaux.
* rupture de charge = ralentissement des fumées dans le conduit = combustion altérée.
|
|
Coude concentrique à 90° Bioten livré avec joint.
Le Schéma ci-dessus illustre l'utilisation d'un coude à 90° pour la traversée d'un mur par exemple.
Attention une installation ne doit pas comporter plus de deux coudes à 90° afin d'éviter une rupture de charge* dans les tuyaux d'évacuation des fumées.
*Rupture de charge = ralentissement des fumées = combustion altérée
|
|
Pied de soutien réglable permettant de maintenir l'ensemble de votre installation sans avoir à utiliser de collier à installer tout le long de la remontée.
Cette solution est plus esthétique et plus facile à mettre en ?uvre.
|
| |
| |
Terminal vertical Bioten noir 80/125 sortie par le toit.
Longueur total 1190 mm.
|
| |
| .
Tampon pour Té de dépotage.
Il s'agit d'un obturateur qui s'emboite en dessous du Té pour être ouvert facilement pour le nettoyage.
Livré avec son joint.
Cette pièce doit impérativement être commandée en complément du Té de dépotage réf 346 449
|
|
Ce support permet de maintenir les tuyaux en diamètre 80mm de votre installation sans avoir besoin de mettre des colliers pour lesquels il faudrait percer le mur. Cette solution est donc beaucoup plus facile à mettre en ?uvre et surtout plus esthétique.
|
| Tuyaux en acier noir mat émaillé
Diamètre 80 mm longueur 1 mètre
ce tuyaux peut être recoupé à l'aide d'une scie à métaux pour ajuster sa longueur à la configuration de votre installation
Livré avec joint
|
|
Tuyaux en acier noir mat émaillé
Diamètre 80 mm longueur 50 cm
ce tuyaux peut être recoupé à l'aide d'une scie à métaux pour ajuster sa longueur à la configuration de votre installation
Livré avec joint |
| Tuyaux en acier noir mat émaillé
Diamètre 80 mm longueur 33 cm
ce tuyaux peut être recoupé à l'aide d'une scie à métaux pour ajuster sa longueur à la configuration de votre installation
Livré avec joint |
|
Tuyaux en acier noir mat émaillé
Diamètre 80 mm longueur 15 cm
ce tuyaux peut être recoupé à l'aide d'une scie à métaux pour ajuster sa longueur à la configuration de votre installation
Livré avec joint |
| Coude à 90° en acier noir mat émaillé.
Livré avec joint.
Ce coude permet un dévoiement de tuyau à angle droit.
Rappel le nombre de coudes à 90° est limité sur une installation, la règle étant que celle-ci ne doit pas disposer de plus de deux coudes à 90°.
Il faut généralement privilégier les dévoiement à 45° afin de limiter les ruptures de charge dans les tuyaux qui ont pour incidence d'altérer la combustion.
|
|
Coude diamètre 80 en acier noir mat émaillé à 45°
Livré avec joint.
|
| .
Collier qui sert à maintenir la gaine flexible de 80 mm en suspension dans les boisseaux de la cheminée. Cliquez sur le schéma d'illustration qui montre son positionnement et l'assemblage final avec la plaque d'étanchéité et le chapeau.
|
|
.
Collier qui sert à maintenir la gaine flexible de 100 mm en suspension dans les boisseaux de la cheminée. Cliquez sur le schéma d'illustration qui montre son positionnement et l'assemblage final avec la plaque d'étanchéité et le chapeau.
|
| .
Collier qui sert à maintenir la gaine flexible de 125 mm en suspension
dans les boisseaux de la cheminée. Cliquez sur le schéma d'illustration
qui montre son positionnement et l'assemblage final avec la plaque
d'étanchéité et le chapeau.
|
|
Raccord permettant de relier le tuyau en acier noir mat émaillé de 80 mm qui remonte derrière le poêle avec la gaine flexible 80/86 à l'entrée des boisseaux dans les combles.
|
|
Raccord permettant de relier le tuyau en acier noir mat émaillé de 80 mm qui remonte derrière le poêle avec la gaine flexible 80/86 à l'entrée des boisseaux dans les combles.
|
|
Raccord permettant de relier le tuyau en acier noir mat émaillé de 80 mm
qui remonte derrière le poêle avec la gaine flexible 125/131 à l'entrée
des boisseaux dans les combles.
|
| .
Chapeau chinois pour sortie diamètre 80 mm qui se fixe en dernier sur la plaque d?étanchéité. Le diamètre de serrage est réglable.
votre installation doit impérativement avoir ce type de chapeau pour éviter l'écoulement d'eau dans les tuyaux en cas de forte pluie.
|
|
.
Chapeau chinois pour sortie diamètre 125 mm qui se fixe en dernier sur la plaque d?étanchéité. le diamètre de serrage est réglable.
votre
installation doit impérativement avoir ce type de chapeau pour éviter
l'écoulement d'eau dans les tuyaux en cas de forte pluie.
|
| .
Plaque d'étanchéité diamètre 80 mm 350 x 350 mm qui se positionne en haut de la cheminée pour obturer les boisseaux.
Voir schéma d'illustration ci-contre qui montre son positionnement.
|
|
.
Plaque d'étanchéité diamètre 125 mm 350 x 500 mm qui se positionne en haut de la cheminée pour obturer les boisseaux.
Voir schéma d'illustration ci-contre qui montre son positionnement.
|
| .
Plaque d'étanchéité diamètre 125 mm 350 x 350 mm qui se positionne en haut de la cheminée pour obturer les boisseaux.
Voir schéma d'illustration ci-contre qui montre son positionnement.
|
|
| .
Plaque d'étanchéité diamètre 80 mm 350 x 500 mm qui se positionne en haut de la cheminée pour obturer les boisseaux.
Voir schéma d'illustration ci-contre qui montre son positionnement.
|
|
| |
.
Plaque de propreté de couleur blanche diamètre 80 de 300 x 300 mm qui se fixe au plafond afin de faire la finition. Photo non contractuelle |
| .
Plaque de propreté de couleur noire diamètre 80 de 300 x 300 mm qui se fixe au plafond afin de faire la finition. Photo non contractuelle |
|
.
Plaque de propreté de couleur blanche diamètre 80 de 300 x 500 mm qui se fixe au plafond afin de faire la finition. Photo non contractuelle |
| .
Plaque de propreté de couleur noire diamètre 80 de 300 x 500 mm qui se fixe au plafond afin de faire la finition. Photo non contractuelle
|
|
Plaque étanche EPDM Diamètre 125 |
| |
| Permet de sortir sur des toitures plates et/ou bac acier ondulé ou nervuré. |
|
.
Joint en fibre de verre destiné à étanchéité des raccordements entre les différents tuyaux
Attention d'origine lorsque vous commandez un tuyau, un coude ou autres, ces joints sont inclus.
Ils sont autocollants et se positionnent à l'intérieur d'une gorge prévue à cet effet.
Ils devront être changés en cas de démontage des tuyaux
|
| |
Attaches de briques latérales vendues par paire
|
| Condensateur identique pour tous les modèles de poêles Strauss ou Schenger.
Ce condensateur est connecté au moteur de la vis sans fin.
|
|
Vendue à l'unité : demi-coquille de fixation de la bougie d'allumage, livrée avec une vis |
|
Creuset de combustion pour poêles modèles :
Strauss Egra 11kw et Schenger 9.9kw
|
|
Creuset de combustion pour poêles Strauss et Schenger modèles:
Strauss Jura 7.4kw - Strauss Flore 9.4kw - Strauss Alpes 8.8kw -Schenger 8.5kw.
|
| Creuset de combustion en fonte pour poêle Schenger 8.1kw
Livré avec son joint fibre
|
|
Creuset de combustion en fonte pour poêle Strauss Pure 10 kw
|
| |
Tableau de commande pour poêles Schenger 8.1kw
Il est livré programmé pour ce modèle de poêle. |
| Tableau de commande complet pour poêles :
Strauss Egra 11 Kw.
Schenger 9.9kw
Livré programmé pour votre modèle de poêle. |
|
